Fonctionnement d’un panneau solaire : schéma, production et rentabilité 2026

Sur un toit, les panneaux solaires paraissent immobiles et silencieux. Pourtant, entre la cellule de silicium et la prise du salon, l’électricité passe par un coffret de protection, un onduleur, le tableau électrique et le compteur. Comprendre ce trajet permet de savoir ce que produit réellement une installation, pourquoi elle s’arrête en cas de coupure de courant et ce que devient l’électricité que vous ne consommez pas.

Ce guide explique le fonctionnement d’un panneau solaire étape par étape, avec un schéma de l’installation, la production selon la région et la saison, le fonctionnement en autoconsommation, avec ou sans batterie, les prix en 2026 et les démarches.

Comment une cellule produit de l’électricité

Un panneau photovoltaïque ne chauffe rien : il ne contient ni liquide ni ballon. Ce dispositif existe, c’est le solaire thermique, qui produit de l’eau chaude. Le photovoltaïque produit de l’électricité, directement, sans pièce mobile.

1. La cellule est une fine plaque de silicium (environ 0,15 à 0,2 mm) dont les deux faces ont été traitées différemment : une face riche en électrons, l’autre qui en manque. À leur frontière, la jonction crée un champ électrique permanent.
2. La lumière arrache des électrons : chaque photon qui frappe le silicium avec assez d’énergie libère un électron.
3. Le champ électrique les pousse toujours dans le même sens. Reliez les deux faces par un fil et les électrons circulent : c’est un courant continu.
4. Les cellules sont assemblées en série : une cellule ne donne qu’environ 0,5 à 0,6 volt, un panneau en réunit 54 à 72 (ou deux fois plus en demi-cellules) pour atteindre quelques dizaines de volts.
5. Les panneaux sont reliés entre eux en chaînes (« strings ») qui descendent vers l’onduleur.

Les panneaux monocristallins courants convertissent environ 20 à 22 % de l’énergie lumineuse reçue en électricité. Le reste devient de la chaleur, qui fait d’ailleurs baisser le rendement : un panneau perd environ 0,3 à 0,4 % de puissance par degré au-dessus de 25 °C.

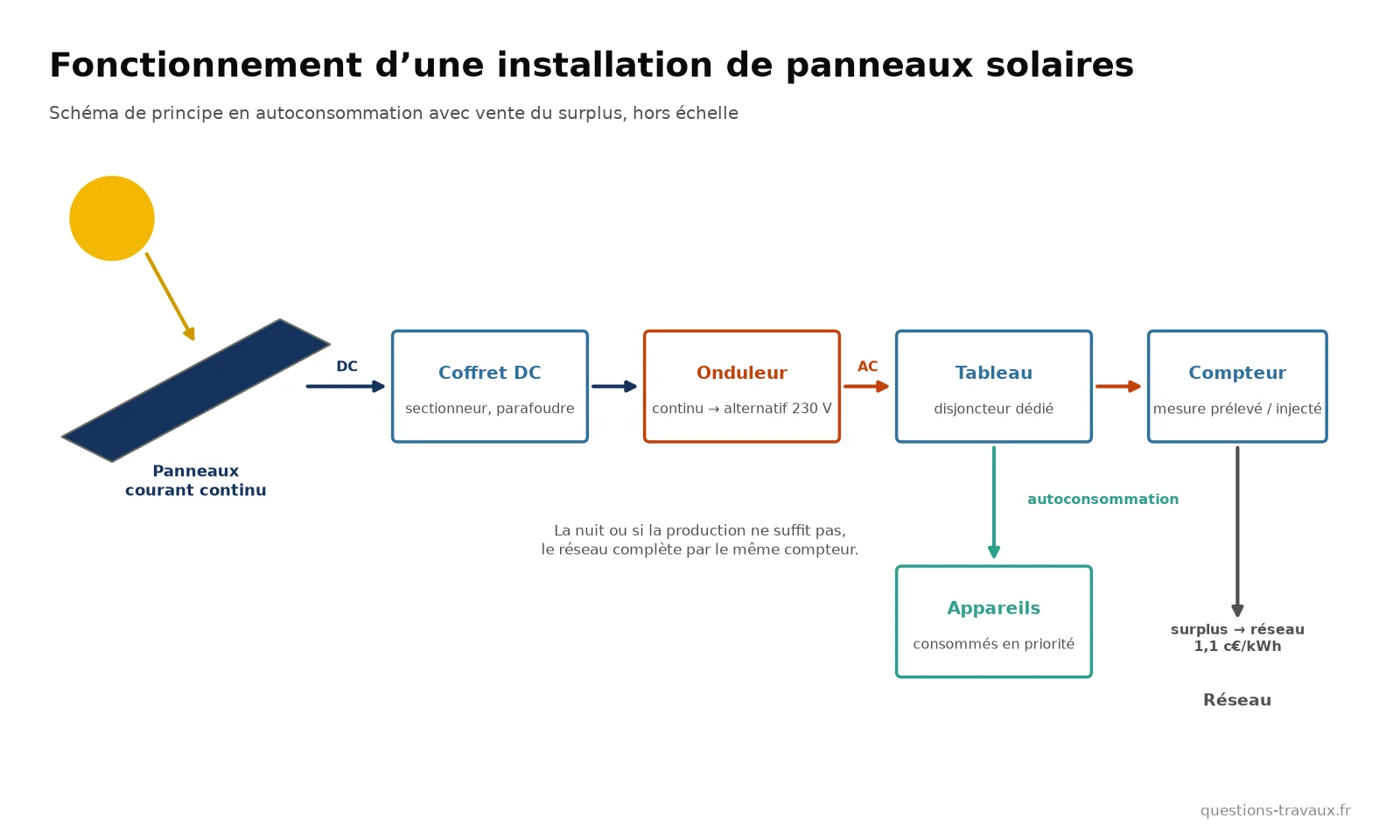

Du toit à la prise : le schéma d’une installation

Un onduleur central reçoit toutes les chaînes de panneaux : il coûte moins cher, mais une ombre sur un panneau réduit la production de toute la chaîne, et une panne arrête tout. Les micro-onduleurs, un par panneau ou par paire, font travailler chaque panneau indépendamment : c’est plus cher, mais plus adapté à un toit en partie ombragé par une cheminée ou un arbre.

L’installation se raccorde au tableau existant par un circuit dédié. Si votre tableau est ancien, le raccordement est l’occasion de le mettre aux normes ; notre page sur le prix d’une rénovation électrique donne les ordres de grandeur.

Ce que produit un panneau, heure par heure et selon la région

La puissance d’une installation s’exprime en kilowatts-crête (kWc) : c’est ce qu’elle délivre en laboratoire sous un ensoleillement de 1 000 W/m² à 25 °C. Un panneau actuel fait 400 à 500 Wc ; une installation de 3 kWc compte donc 6 à 8 panneaux, soit 12 à 16 m² de toiture.

Sur un toit, on raisonne en production annuelle : de 950 à 1 400 kWh par kWc et par an selon la région.

Ces valeurs supposent un toit orienté plein sud, incliné autour de 30°, sans ombre. Une orientation sud-est ou sud-ouest fait perdre environ 5 %, plein est ou plein ouest environ 15 à 20 %. Une ombre portée coûte souvent davantage. Pour connaître la production à votre adresse exacte, l’outil gratuit PVGIS de la Commission européenne la calcule selon l’orientation et l’inclinaison ; notre calculateur de pente de toit vous donne l’inclinaison.

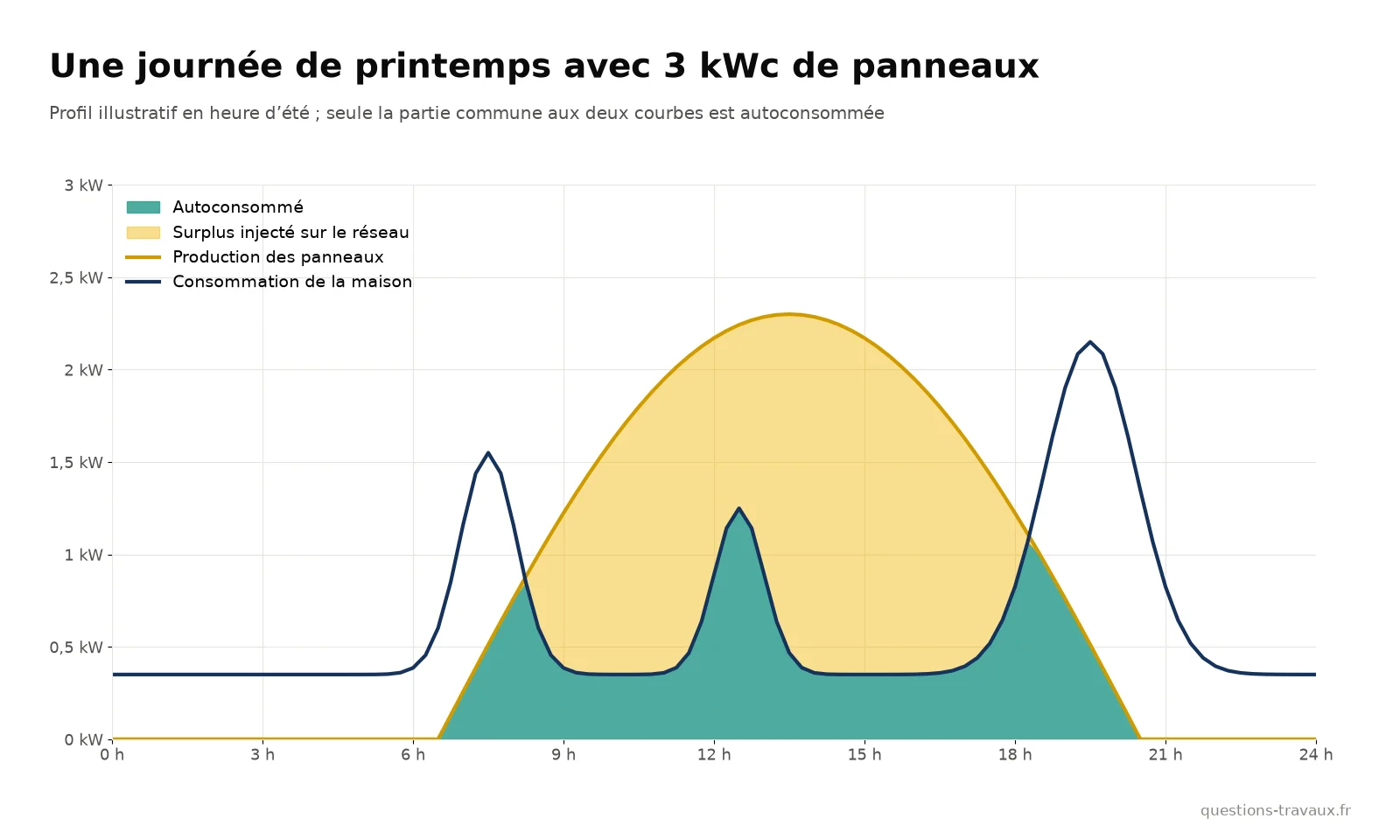

Dans la journée, la production suit la course du soleil : nulle la nuit, elle démarre à l’aube, culmine en début d’après-midi en heure d’été (vers 13 h en hiver) et redescend le soir. En été, une installation produit quatre à cinq fois plus qu’en décembre.

Le fonctionnement en autoconsommation

En autoconsommation, la maison utilise en priorité sa propre production. Le mécanisme est automatique, sans réglage :

• Production supérieure à la consommation (midi, maison vide) : les appareils allumés sont alimentés par les panneaux, le surplus est injecté sur le réseau et mesuré par le compteur.
• Production inférieure à la consommation (four et plaques à midi, soirée) : les panneaux fournissent ce qu’ils peuvent, le réseau complète.
• Nuit : tout vient du réseau.

Sans effort particulier, un foyer consomme lui-même 25 à 40 % de sa production. Programmer le lave-linge, le lave-vaisselle, le chauffe-eau ou la recharge de la voiture en milieu de journée fait monter ce taux vers 50 à 60 %. C’est devenu le levier principal : chaque kWh consommé sur place évite un achat à environ 20 c€ au tarif réglementé, alors qu’un kWh injecté ne rapporte que 1,1 c€ pour les demandes déposées depuis le 5 juin 2026.

Nuit, nuages, coupure de courant, batterie, kit prêt à brancher

La nuit et par temps couvert

La production est nulle la nuit, y compris par pleine lune. Sous un ciel très couvert, les panneaux produisent encore, grâce à la lumière diffuse, mais seulement 10 à 25 % de leur puissance. La production annuelle intègre déjà ces journées grises.

En cas de coupure de courant

Une installation raccordée au réseau s’arrête automatiquement quand le réseau est coupé : l’onduleur se déconnecte pour ne pas renvoyer de courant sur une ligne où des techniciens interviennent. Même en plein soleil, vous n’avez donc pas d’électricité pendant une panne, sauf avec un système équipé d’une batterie et d’un mode secours prévu pour fonctionner hors réseau.

Avec une batterie

La batterie stocke le surplus de la journée pour le restituer le soir. Elle fait passer le taux d’autoconsommation d’environ 30 % à 60 ou 70 %. Mais une batterie de 5 kWh coûte autour de 5 000 € posée pour une économie de moins de 200 € par an : elle se rembourse rarement avant la fin de sa durée de vie. Facturée avec les panneaux, elle fait aussi repasser l’ensemble de la facture à la TVA à 20 %.

Avec un kit solaire prêt à brancher

Les kits de un ou deux panneaux avec micro-onduleur se branchent sur une prise ou un circuit dédié. Ils fonctionnent comme une petite installation en autoconsommation : ils réduisent la consommation de fond du logement (réfrigérateur, box, veilles) en journée. Leur production reste modeste, et l’installation doit être déclarée au gestionnaire du réseau.

Prix et rentabilité en 2026

Pour une petite installation, comptez 2 200 à 3 000 € par kWc ; les frais fixes (déplacement, échafaudage, démarches) se répartissent mieux sur une grande. La TVA à 5,5 % s’applique sous conditions : 9 kWc au plus, panneaux à faible empreinte carbone, installateur qualifié et pilotage automatique d’au moins deux appareils. Aucune aide à l’investissement ne subsiste depuis la suppression de la prime à l’autoconsommation.

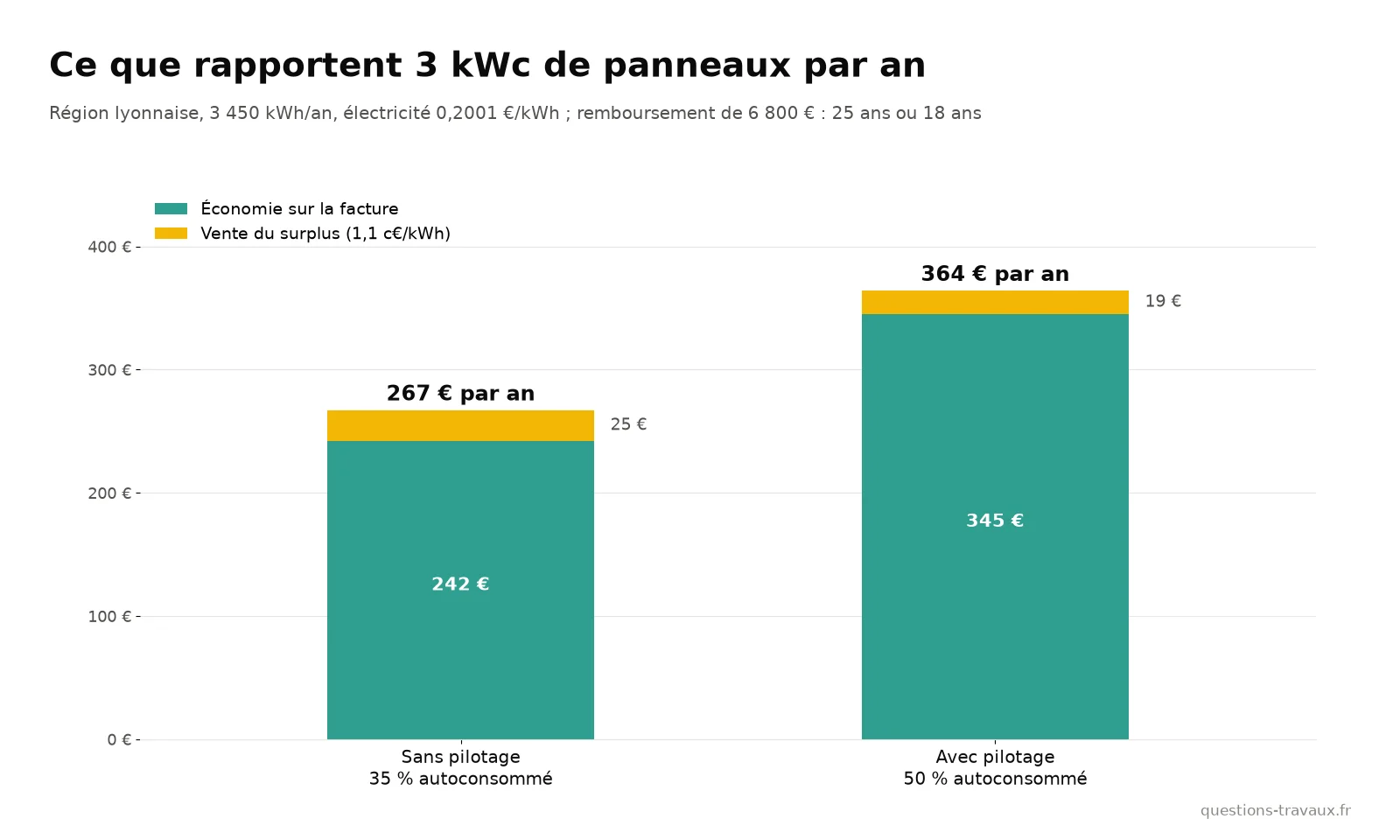

Exemple pour 3 kWc près de Lyon (3 450 kWh par an, électricité à 0,2001 €/kWh, surplus à 1,1 c€/kWh) :

Ces durées dépendent du prix futur de l’électricité, que personne ne connaît. Pour refaire le calcul avec votre consommation, utilisez notre calculateur de rentabilité des panneaux solaires ou demandez une étude sur notre page devis panneaux solaires. Pour comparer avec d’autres équipements (pompe à chaleur, chauffe-eau solaire), voyez notre article sur les énergies renouvelables à la maison.

Un devis sérieux détaille les panneaux (marque, puissance unitaire, nombre), l’onduleur ou les micro-onduleurs, le système de fixation, les coffrets de protection, l’échafaudage, le raccordement et la main-d’œuvre. Comparez les offres au prix par kWc et recalculez vous-même la production annoncée.

Démarches et délais

1. Déclaration préalable en mairie : des panneaux sur un toit modifient l’aspect extérieur ; service-public précise les autorisations d’urbanisme nécessaires. Instruction d’un mois, deux mois près d’un monument historique ou en site patrimonial remarquable.
2. Demande de raccordement auprès d’Enedis, faite en général par l’installateur, avec le contrat de vente du surplus si vous injectez.
3. Attestation de conformité du Consuel, obligatoire avant la mise en service.
4. Mise en service : comptez deux à quatre mois entre le dépôt en mairie et la première production.

Le tarif de 1,1 c€/kWh et la fin de la prime sont détaillés par le site de référence photovoltaique.info. Les autres aides à la rénovation sont récapitulées dans notre page sur les aides à la rénovation énergétique en 2026.

Questions fréquentes

Les panneaux solaires fonctionnent-ils la nuit ?

Non. Sans lumière, les cellules ne produisent rien. La nuit, la maison est alimentée par le réseau, ou par une batterie si l’installation en comporte une.

Les panneaux produisent-ils quand il fait froid ?

Oui, et même mieux à ensoleillement égal : le rendement augmente quand la cellule est froide. Une belle journée d’hiver est donc productive ; c’est la durée du jour et la hauteur du soleil qui limitent la production en hiver.

Pourquoi mes panneaux ne fonctionnent-ils pas pendant une coupure ?

Par sécurité, l’onduleur se déconnecte dès que le réseau disparaît, pour ne pas mettre sous tension une ligne en cours de réparation. Seul un système avec batterie et fonction secours peut alimenter la maison pendant une panne.

Quelle différence entre panneau photovoltaïque et panneau solaire thermique ?

Le photovoltaïque produit de l’électricité ; le thermique chauffe un liquide qui produit de l’eau chaude dans un ballon. Il existe aussi des panneaux hybrides qui font les deux.

Combien de temps durent les panneaux et l’onduleur ?

Les panneaux sont garantis en général 25 ans en production et fonctionnent souvent au-delà. Un onduleur central dure 10 à 15 ans : son remplacement, de l’ordre de 900 à 1 800 € posé, est à prévoir dans le budget. Les micro-onduleurs sont souvent garantis plus longtemps.

Faut-il nettoyer les panneaux ?

Rarement : la pluie suffit dès que l’inclinaison dépasse une quinzaine de degrés. Un nettoyage à l’eau claire et à la brosse souple se justifie sous des arbres ou près d’une source de poussière. Jamais de nettoyeur haute pression.
